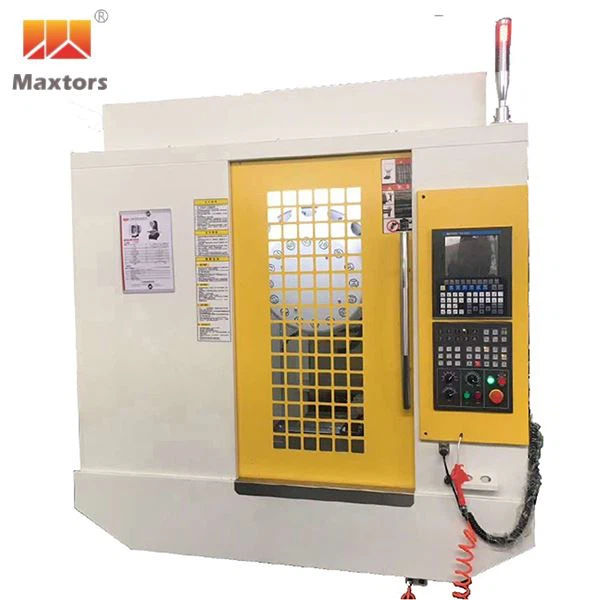

CNC centar za urezivanje

Uvod u proizvod

CNC Tapping Center usvaja Delta sistem, 8-inčni LCD monitor u boji sa interfejsom čovjek-mašina i može samostalno dizajnirati jednostavan LCD ekran. Sistem za uređivanje LCD ekrana je jednostavan i lak za učenje, a može se odabrati softver za uređivanje ekrana na računaru, što je pogodno za praćenje ili proveru programa. Računar ga prenosi i izvršava preko RS232 interfejsa računara, ili direktno prenosi preko USB-a. Pogodan je za obradu hardvera, sanitarije, abrazivnih alata, auto dijelova itd.



Trup, stub, glava i svi dijelovi optimizirani su analizom konačnih elemenata kako bi se postigle najbolje dinamičke performanse i visoka krutost. Os 3- usvaja linearnu vodilicu i brzi kuglični vijak, a brzi umak može doseći 48 m/min. Koristeći vreteno velike brzine iznad 12,000 o/min može pružiti veliku brzinu i precizne performanse. Sa sistemom automatske promjene alata, struktura je jednostavna i stabilna, a pouzdanost je visoka, što može ostvariti brzu promjenu alata.





Processing Capacity

Obrada dijelova automobila i motocikala: struktura visoke krutosti koja može biti poliedralna i konturna obrada, može se obraditi razne vrste dijelova automobila i motocikala.

IT, obrada dijelova medicinske opreme: putem velike brzine hranjenja i velike brzine vretena i razumne kontrole usporavanja, može skratiti vrijeme ciklusa i efikasnu proizvodnju.

Pogodan za brzu mašinsku obradu lakih metala kao što su aluminijum, magnezijum i takođe pogodan za obradu električnih delova od nerđajućeg čelika.



Stavka	Jedinica	TC -540	TC -640	TC -750	TC -1000
Radni sto
Worktable Size	mm	650×400	700×420	900×420	1100×500
Max.Loading on Table	KG	250	250	300	400
T-Slot	mm	3-14×125	3-14×125	3-14×125	3-14×125
Putovanje
XYZ Travel	mm	500×400×300	600×400×300	700×500×330	1000×500×330
Nos vretena prema stolu	mm	150-450	150-450	150-480	150-480
Feed System
CNC kontroler		FANUC{0}}i MF	FANUC{0}}i MF	FANUC{0}}i MF	FANUC{0}}i MF
XYZ Rapid Feed	m/min	48	48	48	48
Rezanje hrane	m/min	10	10	10	10
ATC/Tool Magazine
Kapacitet alata		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Max.Tool Weight	KG	3	3	3	3
Max.Tool Dia.	mm	⌀80	⌀80	⌀80	⌀80
Max.Tool Length	mm	250	250	250	250
Alat Odaberite Metod		Slučajno	Slučajno	Slučajno	Slučajno
Preciznost
Preciznost pozicioniranja	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Preciznost ponovnog pozicioniranja	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Vreteno
Brzina vretena	rpm	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)
Spindle Taper		BT30	BT30	BT30	BT30
Motor vretena	KW	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Zahtjevi za napajanje	KVA	15	15	25	25
Veličina mašine
Otisak mašine	mm	2200×1600	2300×1800	2400×2200	2700×2200
Visina mašine	mm	2900	3000	3200	3200
Težina mašine	KG	3000	3800	5200	6200



Standardna konfiguracija

● Vertikalni tip

● Precizno BT{0}}rpm vreteno

● Rashladni uređaj za ulje vretena

● Sistem mlaznica rashladne tečnosti vretena

● 16T prednji tip ATC

● XYZ linearne šine

● XYZ servo motor osi

● Potpuno zatvorena zaštita od prskanja

● Izmjenjivač topline električnih ormara

● Interfejs za prenos podataka

● Automatski sistem podmazivanja

● Sistem rashladne tečnosti za rezanje

● LED radna lampa

● Lampica kraja programa

● Prijenosni elektronski ručni točak (MPG)

● Kutija za alat

● Nivelirni vijci i blokovi

● Sistem za mlaz zraka za rezanje

● CNC priručnik i priručnik za rad

● Sistem rashladnog sredstva za ispiranje strugotine

● Rezervoar za vodu

● Sigurnosna vrata

● Transformator (prema lokalnom naponu)

● Mitsubishi CNC kontroler



Opciona konfiguracija

○BT{0}}/20000 o/min vreteno

○Rashladna tekućina kroz vreteno (CTS)

○Električni ormar AC

○14/21T prednji ATC/sistem magacina alata

○Pužni sistem transportera strugotine

○Lancani sistem transportera strugotine

○Rotacioni sto 4. ose

○Nagibni i rotirajući sto 5. ose

○Linearna skala

○Auto.Tool Merni sistem

○Auto.Mjerni sistem radnog komada

○CE oznaka

○Pojačajte kolonu mašine

○LNC/Syntec CNC kontroler

○FANUC/Siemens/Heidenhain CNC kontroler

○Druge opcije prema zahtjevu

primjena:

Vertikalni centar za bušenje i urezivanje se uglavnom koristi za obradu ploča, diskova, školjki, kalupa i drugih dijelova s ​​visokom preciznošću,
više procesa i složenog oblika. Može kontinuirano završiti glodanje, bušenje, razvrtanje, razvrtanje, bušenje, urezivanje i preciznu obradu dvodimenzionalne trodimenzionalne zakrivljene površine i nagnute ravni u jednom procesu stezanja. Obrada je programirana i proizvodni ciklus je skraćen, tako da korisnici mogu ostvariti dobru ekonomsku korist.



Takav cnc centar za urezivanje ima sljedeće karakteristike:
1. Temelj, stub, glavna kutija vretena, poprečni klizni sto, radni sto i drugi delovi dizajnirani su tehnologijom livenja visoke čvrstoće.
2. unutrašnja metalografska struktura je vrlo postojana.
3. odljevni dijelovi pokazuju racionalnu geometrijsku kompoziciju kroz kinetiku alatnih mašina i analizu konačnih elemenata.
4. Osnovni dijelovi imaju visoku čeličnu prirodu tako što se spajaju sa rebrom za ojačanje.
5. sa širokim temeljom, šupljim stupom u obliku kutije, kliznom bazom koja se širi i izdužuje i naprednim dizajnom mehanike materijala, može se osigurati kapacitet težine.
6. Velika brzina i visoka preciznost vretena, max. može biti 24000rpm:
7. CE standard i CE sertifikat;

naše usluge





Tehnička podrška putem telefona, e-pošte ili MSN-a 24 sata Prijateljska engleska verzija priručnik i radni video CD disk 7-15 radnim danima nakon uplate ili pune uplate .Mašina će biti prilagođena prije isporuke, operativni disk/CD je uključeno.

Naš tehničar vam može dati daljinski vodič na mreži (Wechat, Skype ili MSN) ako imate bilo kakva pitanja

Inženjeri dostupni za servisiranje mašina u inostranstvu, prodavac i kupac razgovaraju o troškovima
