CNC glodalica 5. osi

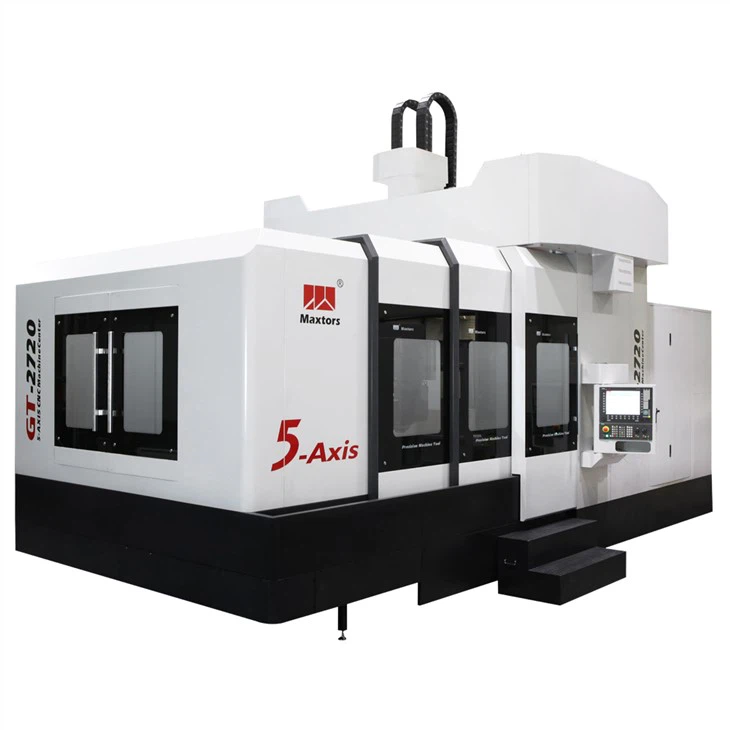

Maxtors Marka velika veličina Dvostruki stupac Vertikalna 5. osa CNC glodalica GT-2720

XYZ Axis Travel: 2700x2000x900mm

HSK A63 20000RPM vreteno velike brzine

Nagib B ose: ±110 stepeni

C osa Rotacija:±270 stepeni

Automatska izmjena alata opciona

SIEMENS 840D 5 AXIS CNC kontroler

CNC glodalica 5. osi sa bi-rotacionom AC glavom

Ova mašina može instalirati linearne vage na XYZ os kako bi poboljšala preciznost,

Sonda za alat i sonda za radni komad opciono

Uvod

◆ Maksimiziranjem upotrebe modularnog dizajna, možemo ponuditi različite kapacitete i individualnu konfiguraciju - kretanje po X osi do

12.200 mm, hod po Y osi do 6000 mm i hod po Z osi do 2000 mm, tako da ako imate ovu potražnju, javite nam, mi ćemo OEM za vas.

◆X i Y osi su opremljene zupčanikom/kugličnim vijkom tipa zupčanika, sa visokom efikasnošću, visokom preciznošću i brzim dinamičkim odzivom

5- mašine sa osovinom:

1.1 Šta je 5-Obrada osovine?

5-osovina obrada pruža beskonačne mogućnosti u pogledu veličina i oblika dijelova koje možete efikasno obraditi. Izraz "5-os" odnosi se na broj smjerova u kojima se rezni alat može kretati. Na obradnom centru 5-osi, alat za sečenje se pomiče preko X,Y i Z linearnih osa, kao i rotira na A i C osi kako bi se približio radnom komadu iz bilo kojeg smjera, Drugim riječima, možete obraditi pet strane dijela u jednoj postavci.

1.2 Simultana 5-obrada po osovini u odnosu na 3 plus 2 obrade

U simultanoj 5- obradi osi, tri linearne ose (X, Y i Z) i dvije rotacijske ose (A i C) alatne mašine se istovremeno uključuju za obavljanje složene obrade dijelova. Sa 3 plus 2, mašina izvršava program glodanja po 3-osi sa reznim alatom zaključanim u nagnutom položaju koristeći svoje dvije rotacijske ose. Proces, također poznat kao 5-pozicijska obrada osi, oslanja se na četvrtu i petu os da orijentirajte rezni alat u fiksni položaj umjesto da njime neprekidno manipulirate tokom procesa obrade.
